Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

28 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/03/2025
Fecha de medición final: 31/03/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE.

  • El voltaje promedio RMS se mantuvo dentro de los límites recomendados de ±5%, durante todo el periodo de medición, es un voltaje muy robusto que no presentó ninguna variación de consideración. Solamente en un instante cayó la tensión un 6%.

  • Los desbalances de la tensión y de la corriente se mantuvieron con valores muy bajos, siendo los máximos de 0.38% y 3.70% para el voltaje y la corriente respectivamente.

Tip
  • Ninguno.
Importante

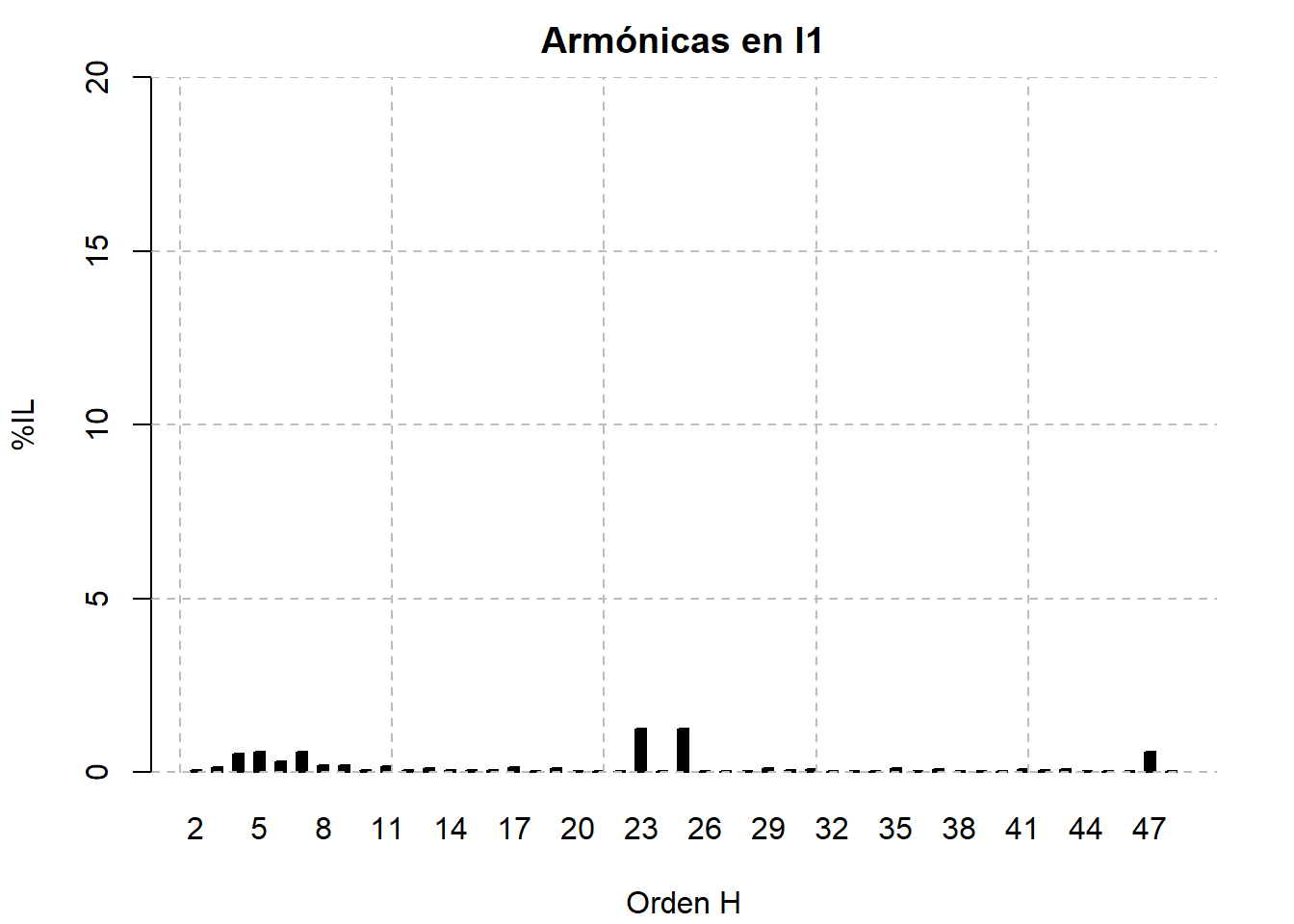

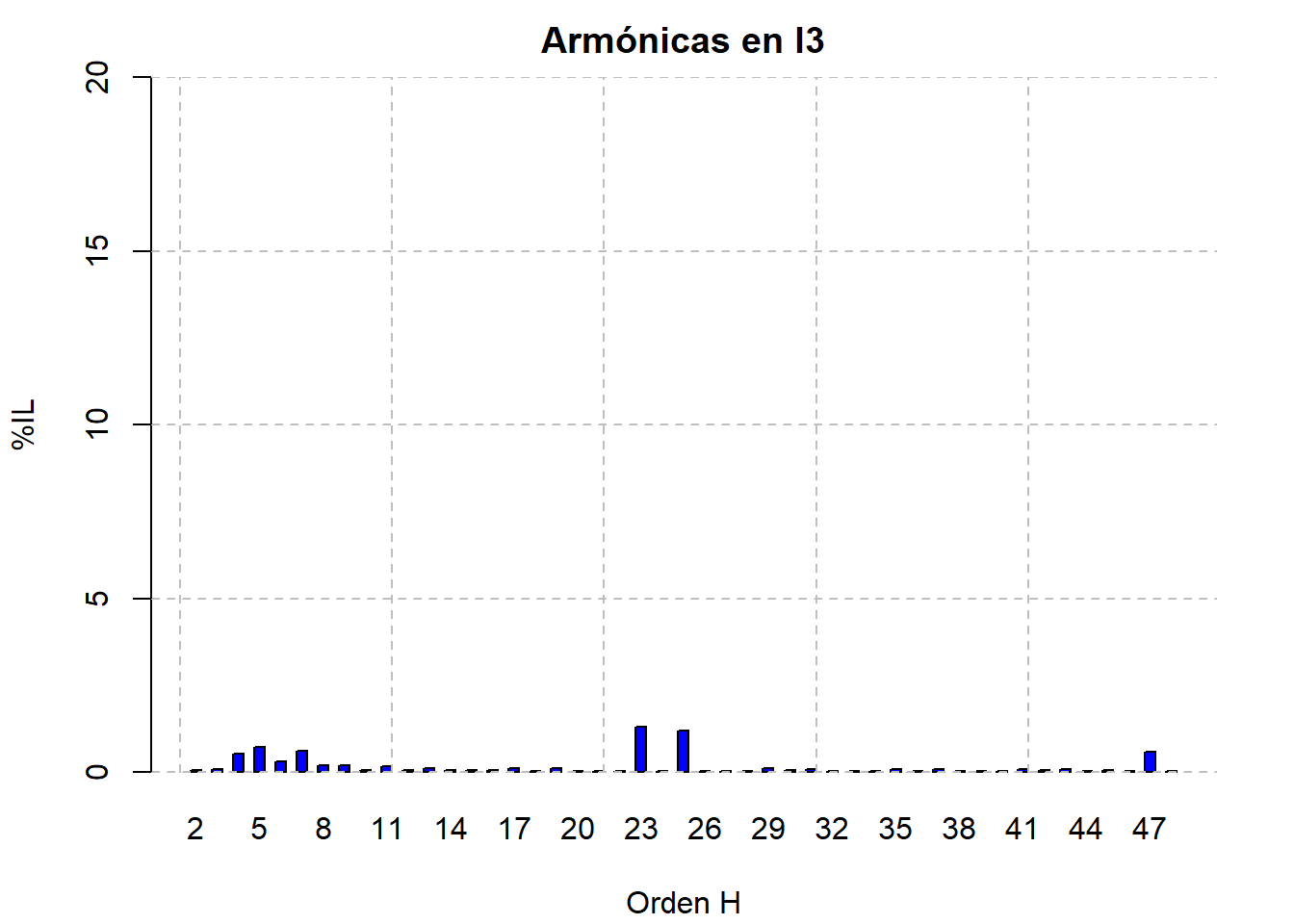

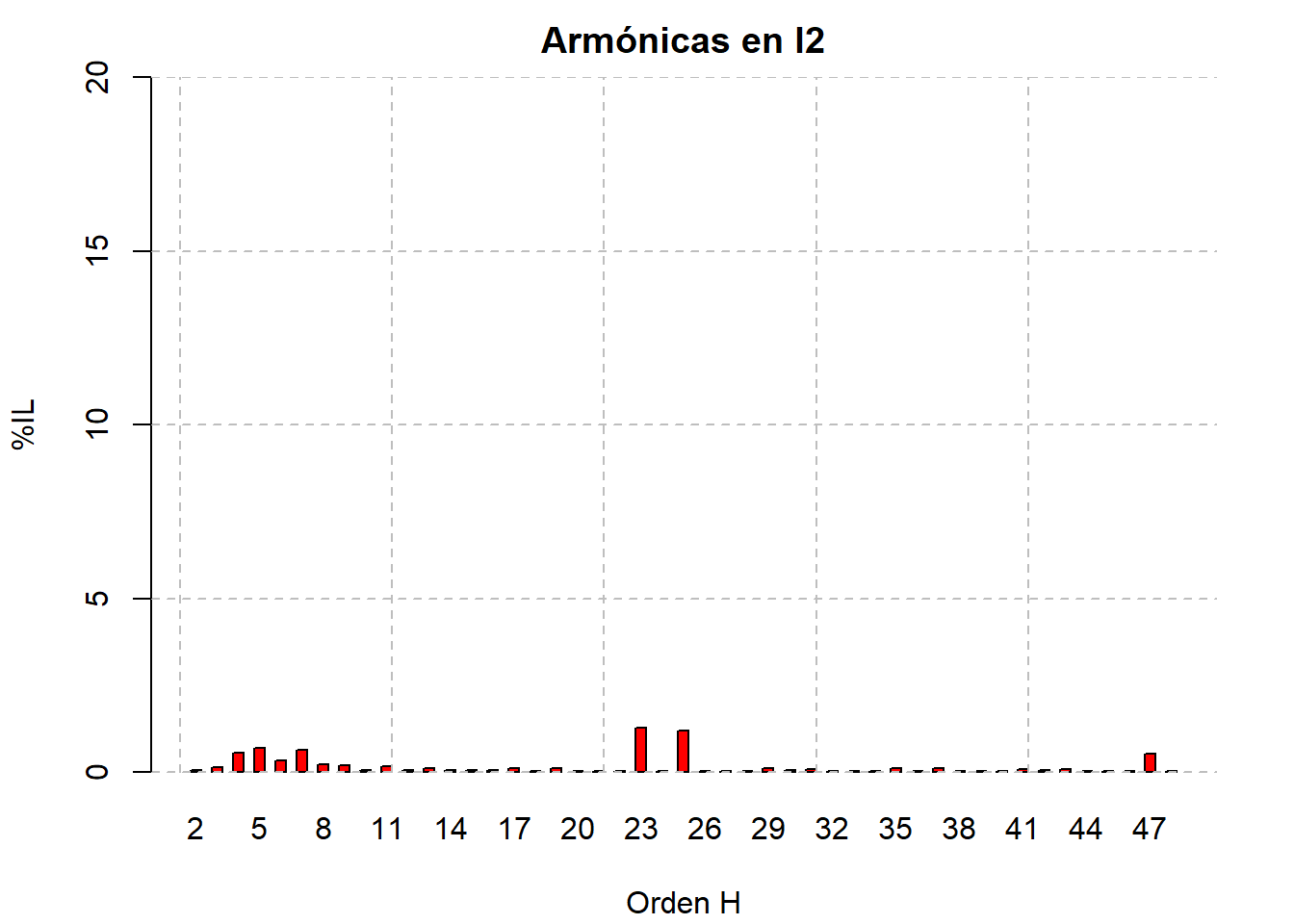

  • El comportamiento de las armónicas de la corriente sigue un comportamiento diferente a lo convencional, esto es, las armónicas de mayor magnitud corresponden a la 23ª, 25ª y 47ª, sin despreciar las armónicas de orden superior que pudieran no ser medidas por el medidor, teniendo un THD en la corriente de 2.7% en promedio. Este comportamiento posiblemente es debido a que los hornos de fusión utilicen técnicas de conmutación PWM o similar.

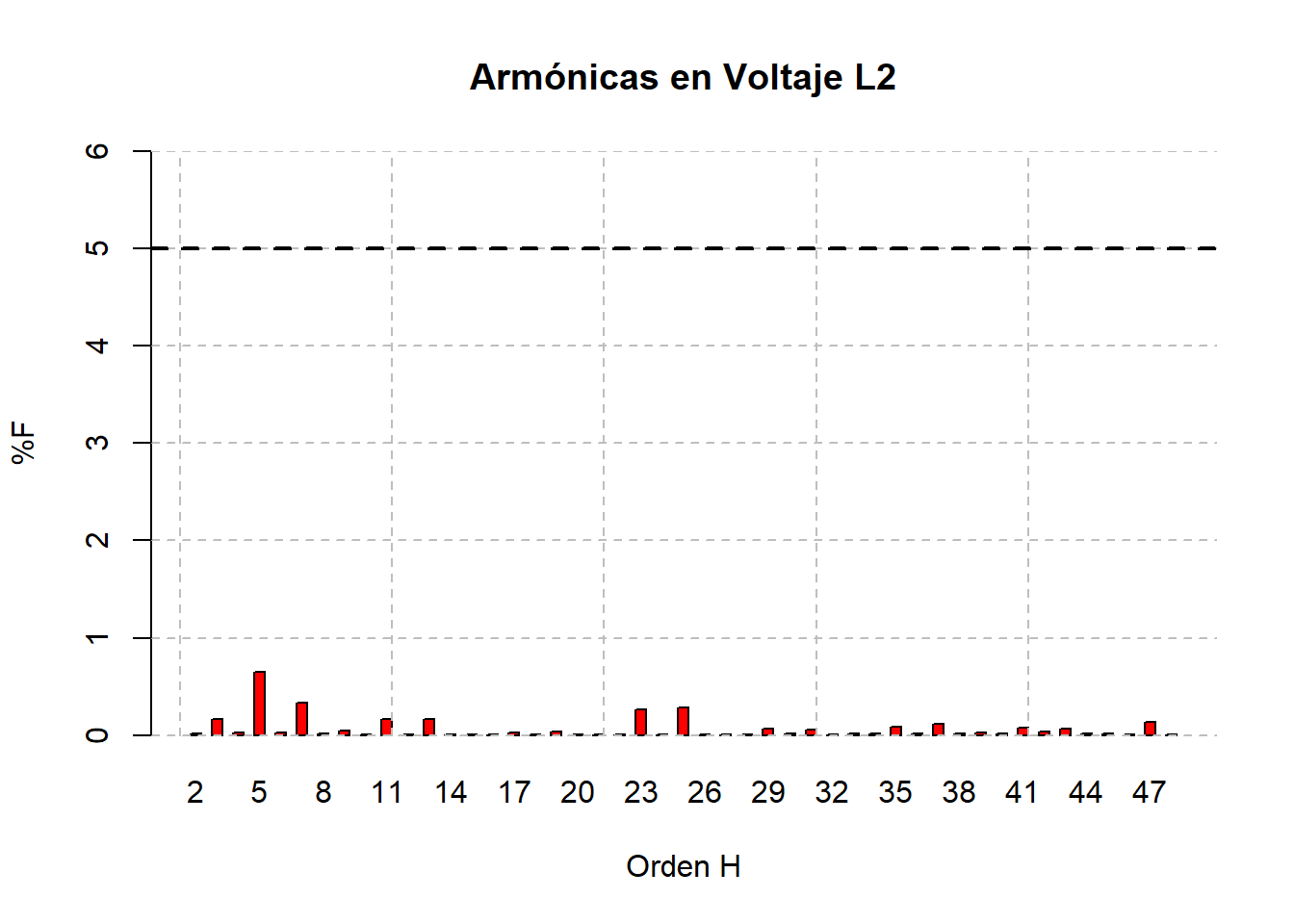

  • El mismo comportamiento de las armónicas en el corriente se observan en la tensión, pero en este caso si se aprecian las armónicas 5ª y 7ª como las de mayor magnitud, seguidas de la 23ª, 25ª y 47ª, pero manteniendo un THD por debajo de 0.60%. En este punto solo se recomienda revisar que estas armónicas altas (23ª, 25ª y 47ª) de la tensión no estén afectando la operación de equipos en los niveles de tensión de 480V, puede ser que la tensión tenga una alta distorsión (parecido a un rizado) que no sea adecuado para algunos equipos/procesos de control.

  • Durante prácticamente todos los días, se inyecta potencia reactiva a la red, llegando hasta inyecciones de casi 2000 kVAr, esto indica que de los 3600 kVAr que se tienen en bancos automáticos de capacitores en la planta, no están trabajando correctamente, se recomienda revisar su operación con la finalidad de no inyectar potencia reactiva a la red de suministro. Este comportamiento se observó el mes anterior, por lo que si es muy importante revisar la lógica de operación de los bancos de capacitores.

Precaución
  • Es muy notoria la inyección de kVAr a la red de suministro, por lo que el factor de potencia cambia de atraso a adelanto durante todo el día, esta operación no es recomendable, puede traer problemas de tensión en la red de baja tensión.
Advertencia
  • Ninguna.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 115008.56 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.95 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.84 0 - 5 %
THDi % 8.8 ---
Flicker Pst 0.21 0-1 p.u.
Flicker Plt 0.25 0-0.8 p.u.
Desbalance Dv % 0.29 0 - 2 %
Desbalance Di % 2.28 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
980.66 1,405.16 16,163.84 14,812.13 23,929.29 25,274.44 26,478.82
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−2,021.74 −1,074.15 3,612.14 3,511.42 7,557.17 9,065.27 10,297.89
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,069.26 1,505.37 16,686.44 15,410.48 25,041.83 26,325.50 27,605.21
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.51 0.83 0.97 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.30 0.43 0.58 0.60 0.84 1.10 1.49
THDi (%)
min. p5 p50 mean. p95 p99 max.
1.04 1.28 1.83 2.70 8.80 11.87 20.71
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.14 0.17 0.23 0.23 0.29 0.32 0.38
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.35 0.45 0.62 0.84 2.28 3.09 3.70
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
112,679.52 114,140.08 115,009.86 115,008.56 115,875.13 116,150.72 116,595.45
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
5.21 7.60 83.80 77.45 125.92 132.49 139.66
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.13 0.14 0.21 0.35 7.57
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.10 0.14 0.17 0.25 1.28 3.31
Factor K
min. p5 p50 mean. p95 p99 max.
1.04 1.09 1.17 1.41 2.31 6.14 8.38

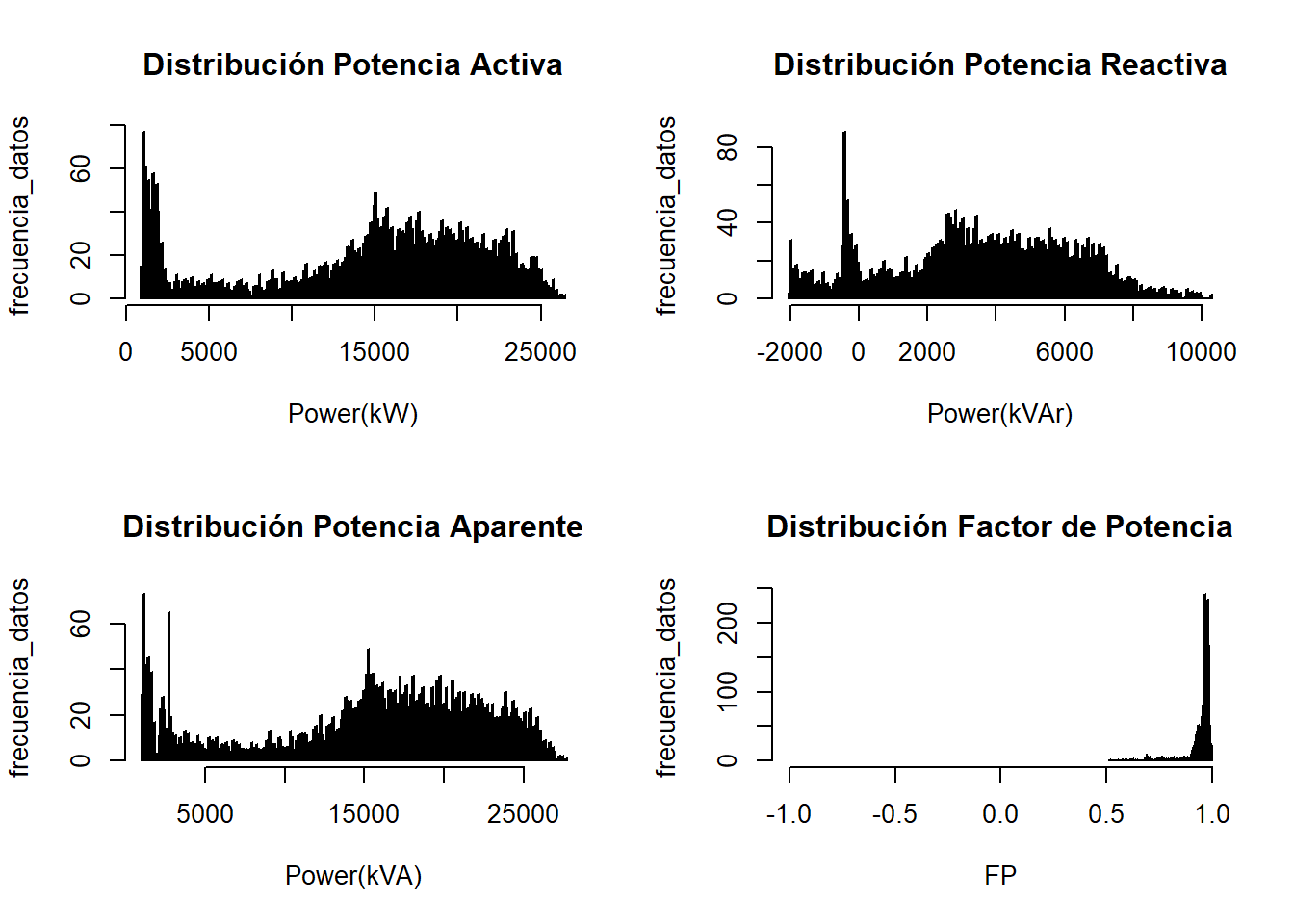

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 981 Min. :-2022 Min. : 1069 Min. :0.51
1st Qu.:11252 1st Qu.: 1749 1st Qu.:11574 1st Qu.:0.95
Median :16164 Median : 3612 Median :16686 Median :0.97
Mean :14812 Mean : 3511 Mean :15410 Mean :0.95
3rd Qu.:20110 3rd Qu.: 5581 3rd Qu.:20951 3rd Qu.:0.98
Max. :26479 Max. :10298 Max. :27605 Max. :1.00

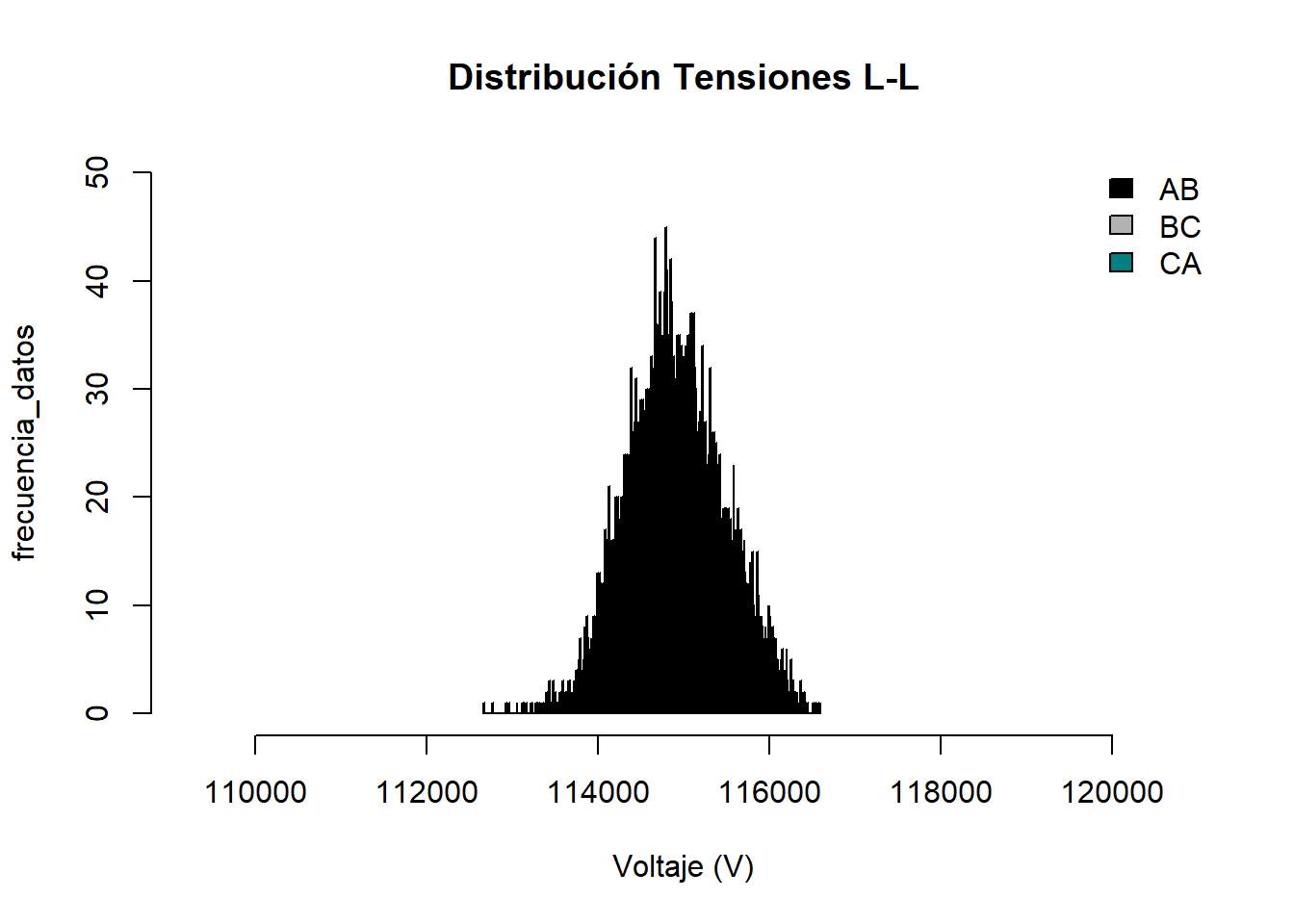

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :113059 Min. :113130 Min. :112680
1st Qu.:114653 1st Qu.:114816 1st Qu.:114500
Median :115007 Median :115161 Median :114849
Mean :115007 Mean :115164 Mean :114855
3rd Qu.:115359 3rd Qu.:115511 3rd Qu.:115210
Max. :116429 Max. :116595 Max. :116300

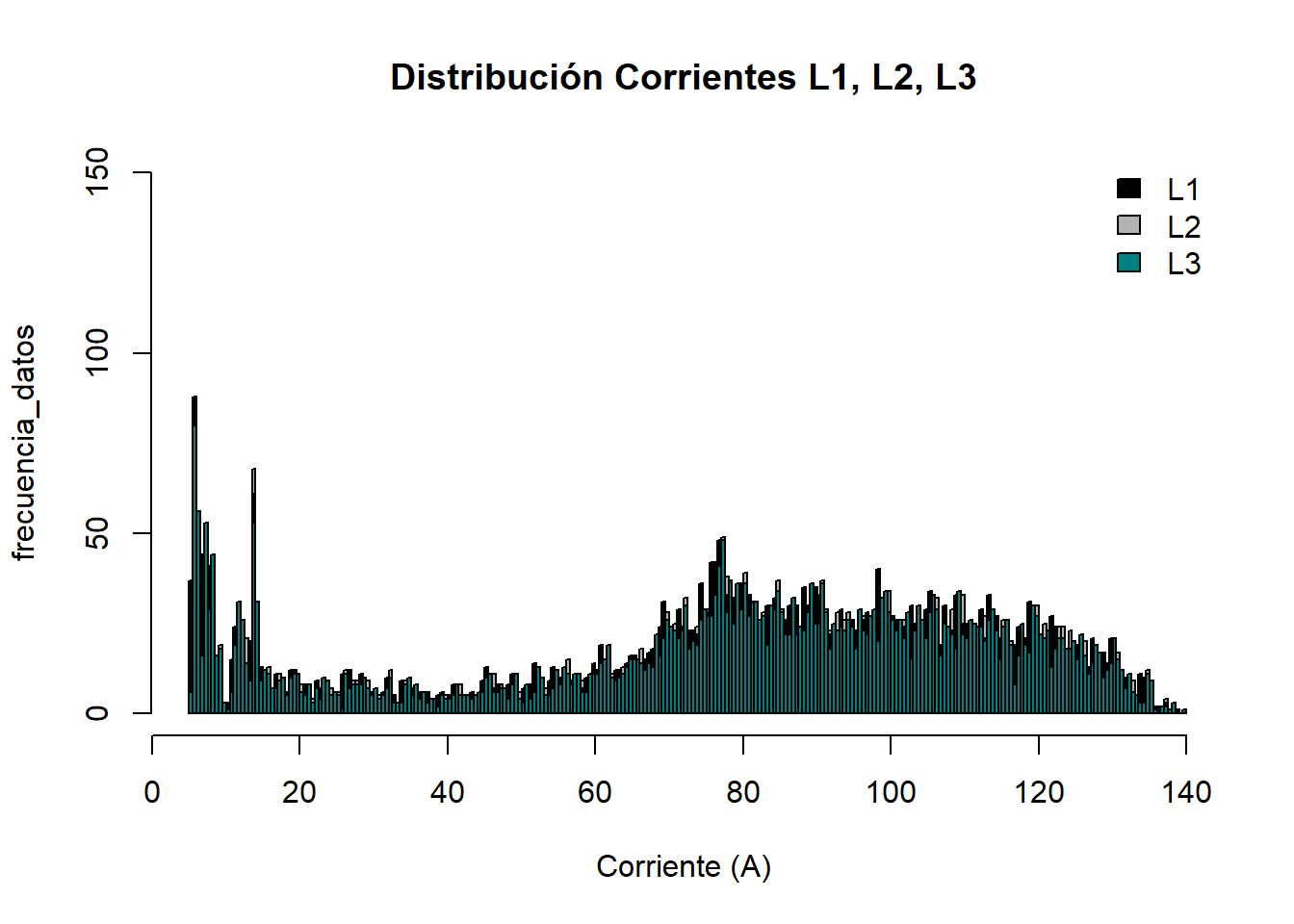

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 5.2 Min. : 5.4 Min. : 5.4
1st Qu.: 57.7 1st Qu.: 58.4 1st Qu.: 58.4
Median : 83.3 Median : 84.1 Median : 84.0
Mean : 77.0 Mean : 77.7 Mean : 77.7
3rd Qu.:104.8 3rd Qu.:105.7 3rd Qu.:105.6
Max. :138.6 Max. :139.7 Max. :139.5

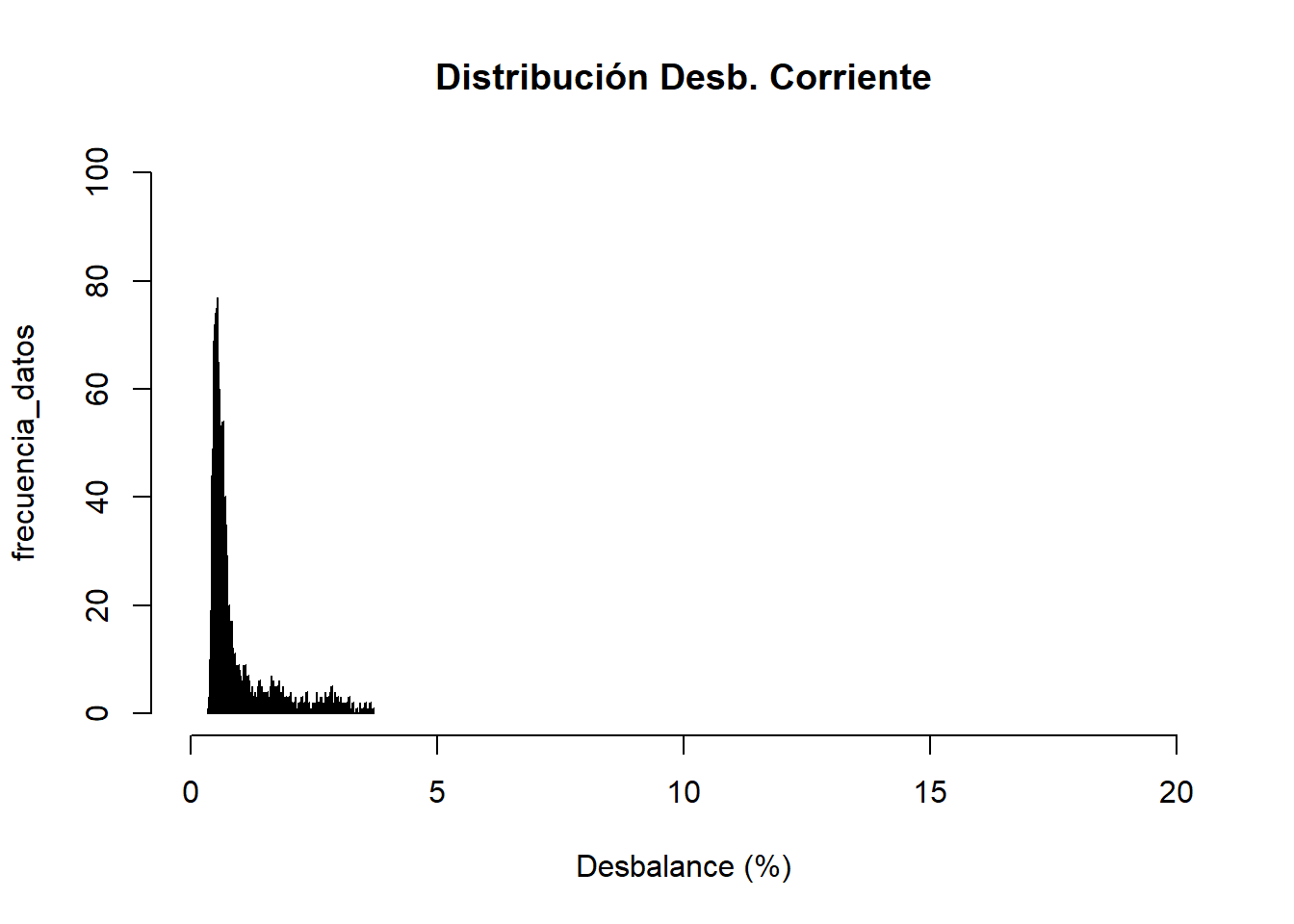

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.35 Min. :0.14
1st Qu.:0.52 1st Qu.:0.20
Median :0.62 Median :0.23
Mean :0.84 Mean :0.23
3rd Qu.:0.82 3rd Qu.:0.25
Max. :3.70 Max. :0.38

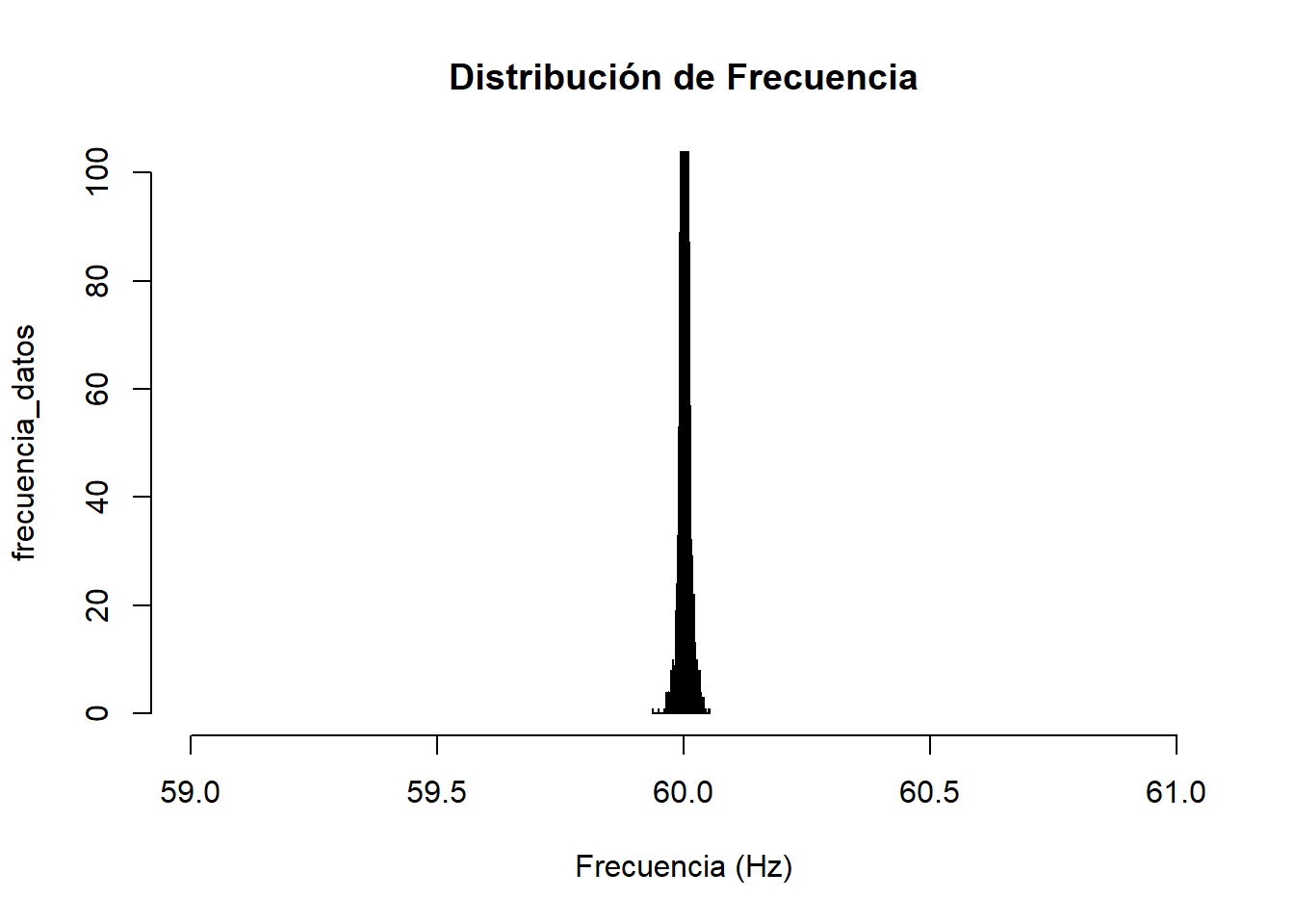

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

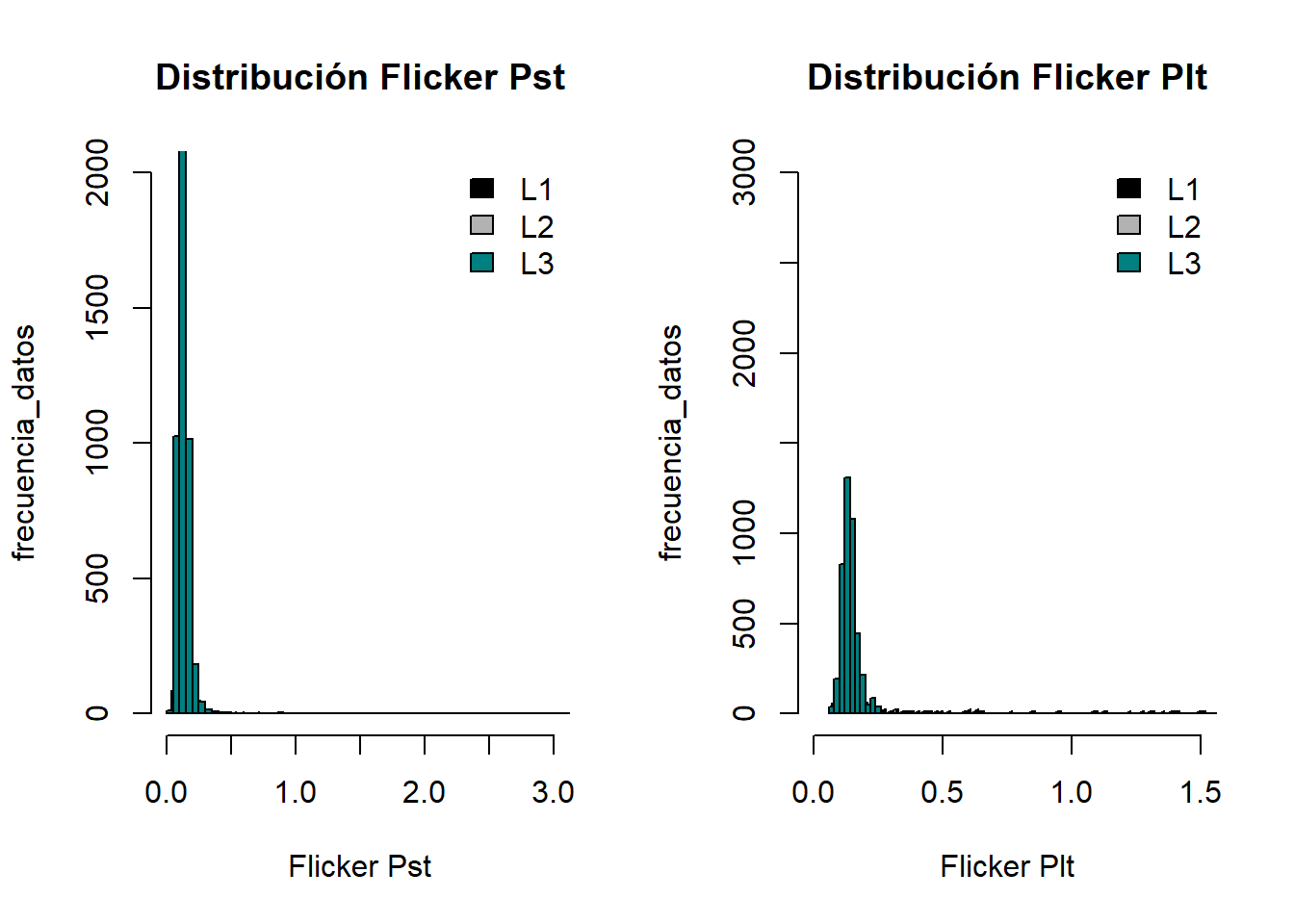

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0420 Min. :0.0410 Min. :0.0420 Min. :0.0710 Min. :0.0700 Min. :0.0700
1st Qu.:0.1010 1st Qu.:0.0990 1st Qu.:0.1030 1st Qu.:0.1220 1st Qu.:0.1200 1st Qu.:0.1210
Median :0.1270 Median :0.1250 Median :0.1280 Median :0.1380 Median :0.1380 Median :0.1380
Mean :0.1393 Mean :0.1382 Mean :0.1441 Mean :0.1663 Mean :0.1624 Mean :0.1832
3rd Qu.:0.1570 3rd Qu.:0.1540 3rd Qu.:0.1560 3rd Qu.:0.1560 3rd Qu.:0.1550 3rd Qu.:0.1570
Max. :4.4870 Max. :4.5880 Max. :7.5720 Max. :1.9980 Max. :2.1070 Max. :3.3120

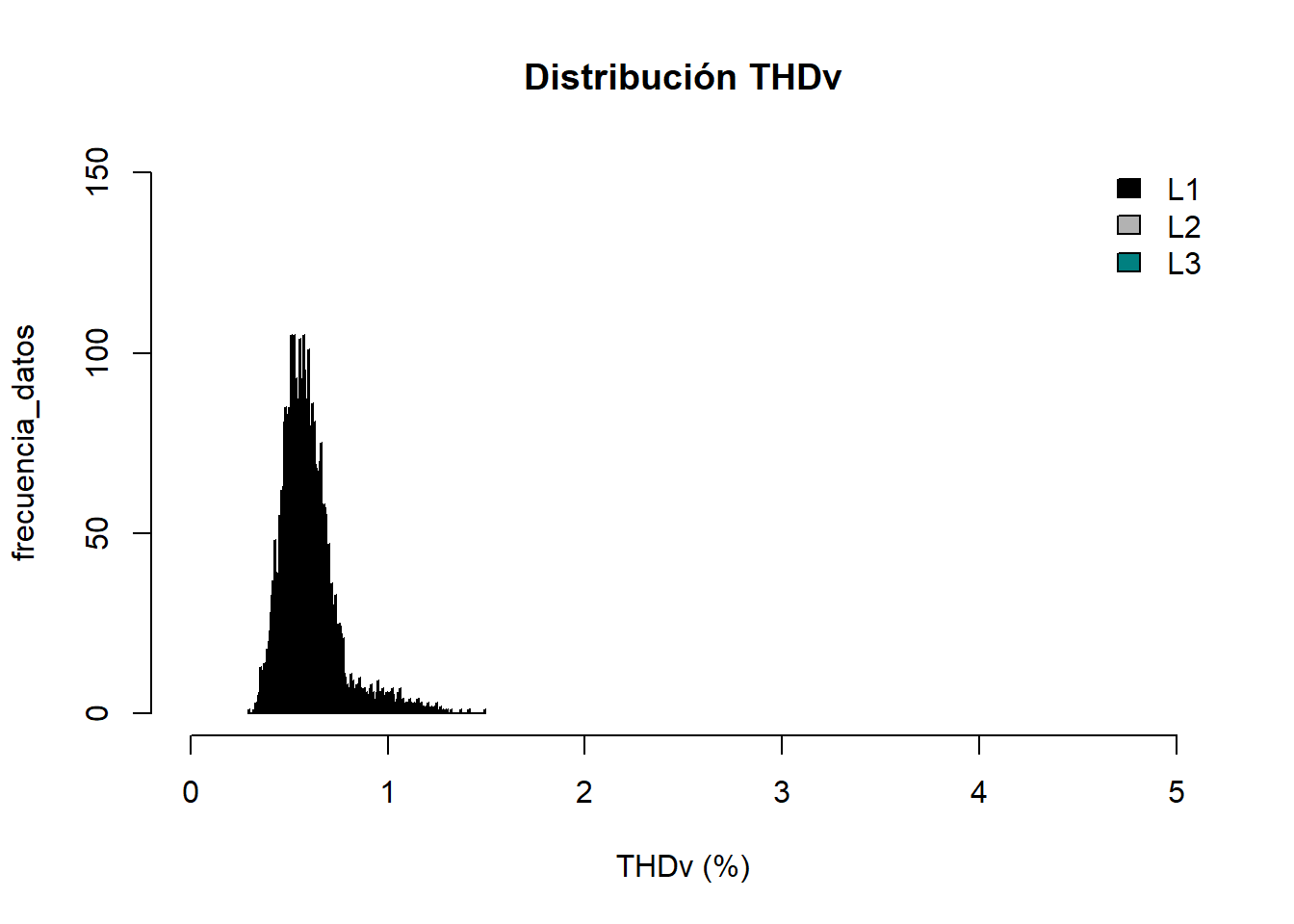

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.33 Min. :0.35 Min. :0.30
1st Qu.:0.51 1st Qu.:0.53 1st Qu.:0.49
Median :0.57 Median :0.59 Median :0.56
Mean :0.60 Mean :0.61 Mean :0.58
3rd Qu.:0.66 3rd Qu.:0.66 3rd Qu.:0.64
Max. :1.41 Max. :1.49 Max. :1.41
NA's :196 NA's :196 NA's :196

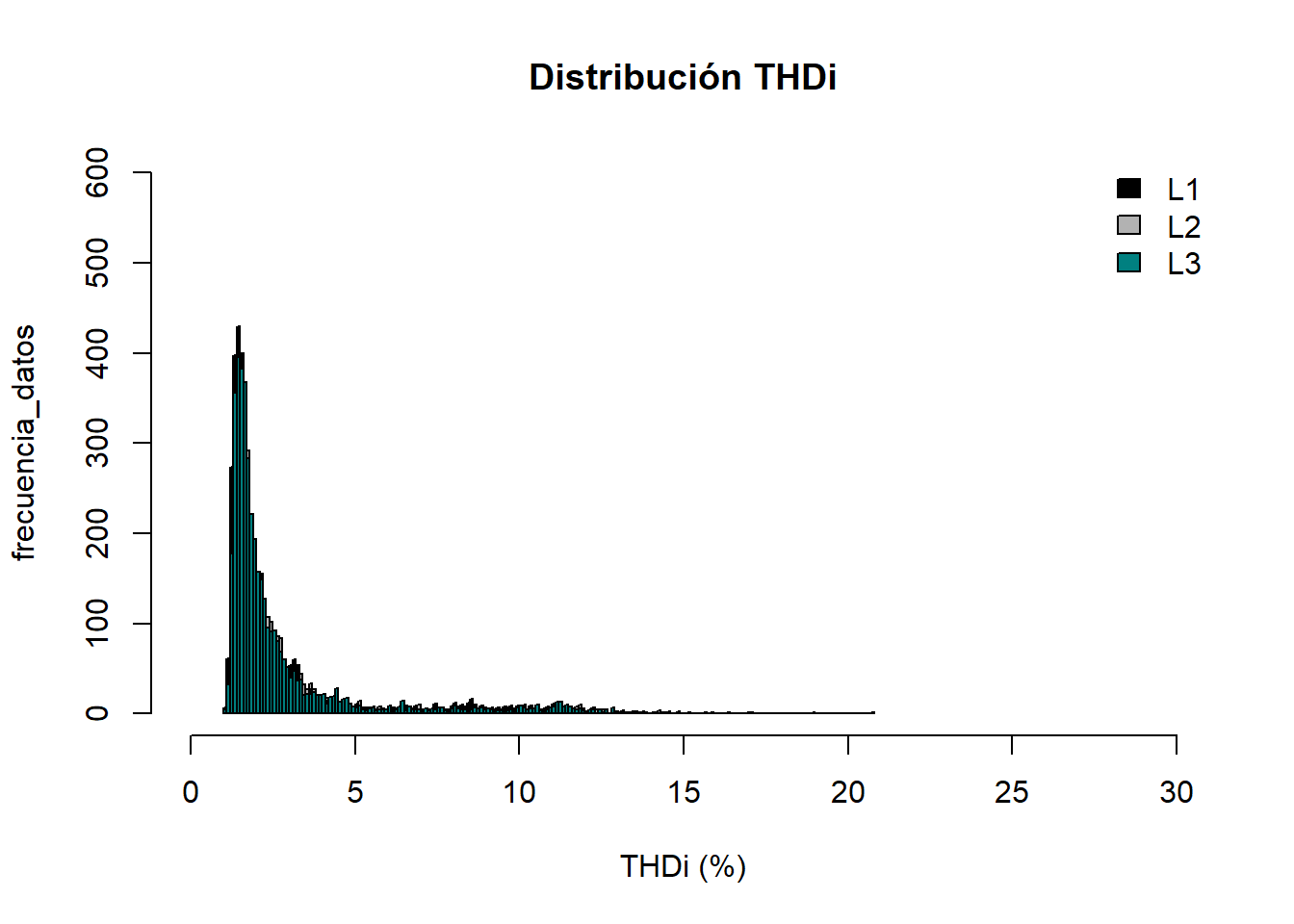

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 1.0 Min. : 1.1 Min. : 1.1
1st Qu.: 1.5 1st Qu.: 1.5 1st Qu.: 1.5
Median : 1.8 Median : 1.8 Median : 1.9
Mean : 2.6 Mean : 2.7 Mean : 2.8
3rd Qu.: 2.6 3rd Qu.: 2.6 3rd Qu.: 2.7
Max. :17.0 Max. :19.0 Max. :20.7
NA's :196 NA's :196 NA's :196

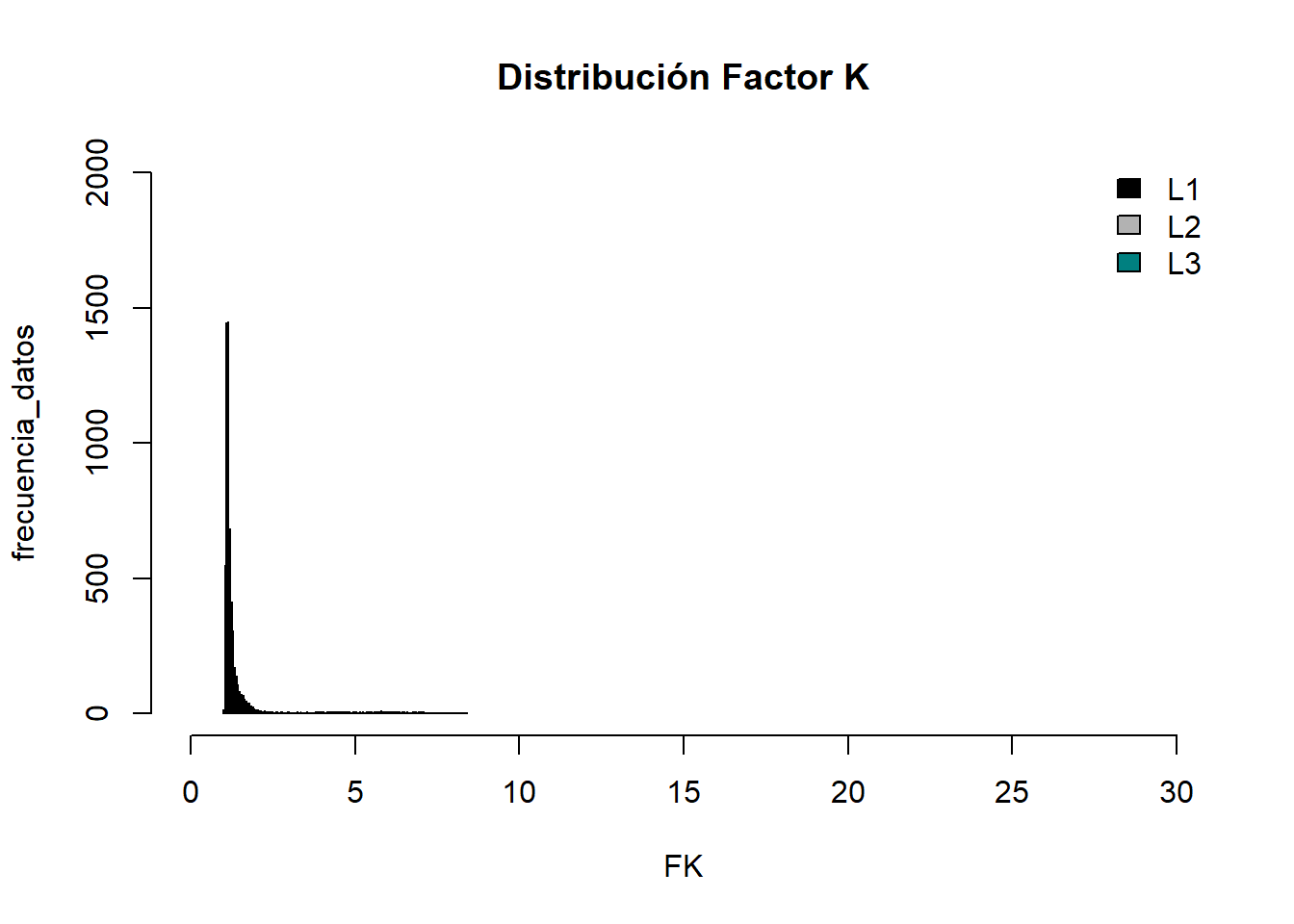

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.04 Min. :1.04 Min. :1.04
1st Qu.:1.12 1st Qu.:1.11 1st Qu.:1.12
Median :1.17 Median :1.16 Median :1.17
Mean :1.42 Mean :1.40 Mean :1.41
3rd Qu.:1.30 3rd Qu.:1.29 3rd Qu.:1.29
Max. :8.17 Max. :7.98 Max. :8.38
NA's :196 NA's :196 NA's :196
