Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

28 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Demanda Contratada: 18,000 kW
Corriente de Demanda Máxima \(I_L\): 139.66 A
Corriente Máxima de Corto Circuito \(Icc\): 15.42 kA
Transformador del Tablero: 30 MVA
Medición: Mensual
Fecha de medición inicial: 01/03/2025
Fecha de medición final: 31/03/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 115.009 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.83 NO CUMPLE APLICA
DAI Ih en %IL Fuera de Límites NO CUMPLE APLICA
DATD % 2.11 CUMPLE APLICA
Flicker Pst 0.21 CUMPLE APLICA
Flicker Plt 0.25 CUMPLE APLICA
Desbalance Dv % 0.29 CUMPLE APLICA
Desbalance Di % 0.84 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
6 2.75 2.5 1 0.5 7.5

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota
  • Al centro de carga le aplica todos los criterios del código de red, y de acuerdo con las mediciones, dos índices no se cumplen: El factor de potencia NO CUMPLE ni tampoco el mantenerse en atraso, y la Distorsión Individual de la 23ª, 25ª y 47ª armónica NO CUMPLEN. Los índices que si se cumplen son la DATD, el desbalance de tensión y corriente, y las oscilaciones de tensión o flickers.
Tip
  • Ninguno
Importante

  • La DATD presentó un valor de 2.1% siendo el límite de 7.5%, lo cual es adecuado, pero la distorsión individual de la armónica 23ª, 25ª y 47ª fueron de 1.3%, 1.25% y 0.58% respectivamente, siendo los límites de 1.0%, 1.0% y 0.5%, respectivamente. Por lo que se recomienda revisar en los niveles de 13.8 kV o 480 V, donde se puedan eliminar estas armónicas, se recomienda revisar en los tableros donde se tengan convertidores que usen técnicas de conmutación PWM o similares, posiblemente sean en los hornos de fusión. Este comportamiento se observó el mes anterior, por lo que se recomienda poner atención a estas armónicas.

  • El factor de potencia en el código de red indica que el noventa y cinco por ciento de las mediciones deben de estar por arriba de 0.95 en atraso, y en este caso el valor medido fue de 0.83 (el mes anterior fue de 0.63) y variando entre adelanto y atraso durante todos los días.

Precaución
  • Se debe de verificar en el punto de conexión, que los ajustes de los relevadores de tensión (27/59) y de frecuencia (81), estén dentro de los rangos solicitados en el código de red. Así mismo asegurar que los fusibles en el punto de conexión tengan las capacidades interruptivas mayor a la corriente de corto circuito de 15.42 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.
Advertencia
  • No está cumpliendo con el Código de Red, siendo el más crítico el factor de potencia que se encuentra en 0.83 este mes y el anterior 0.63, siendo el límite 0.95. No confundir con el factor de potencia calculado con energía que para este mes fue de 0.97 y el mes anterior de 0.98. Adicional a lo anterior, el código de red no permite la inyección de potencia reactiva a la red de suministro, acción que todos los días el centro de carga llega inyectar a la red hasta 2000 kVAr.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
980.66 1,405.16 16,163.84 14,812.13 23,929.29 25,274.44 26,478.82
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−2,021.74 −1,074.15 3,612.14 3,511.42 7,557.17 9,065.27 10,297.89
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
1,069.26 1,505.37 16,686.44 15,410.48 25,041.83 26,325.50 27,605.21
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.51 0.83 0.97 0.95 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.30 0.43 0.58 0.60 0.84 1.10 1.49
TDD (%)
min. p5 p50 mean. p95 p99 max.
0.14 0.42 1.25 1.27 2.11 2.36 2.84
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.14 0.17 0.23 0.23 0.29 0.32 0.38
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.35 0.45 0.62 0.84 2.28 3.09 3.70
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.02 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
112,679.52 114,140.08 115,009.86 115,008.56 115,875.13 116,150.72 116,595.45
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
5.21 7.60 83.80 77.45 125.92 132.49 139.66
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.13 0.14 0.21 0.35 7.57
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.10 0.14 0.17 0.25 1.28 3.31

Sección: Potencias

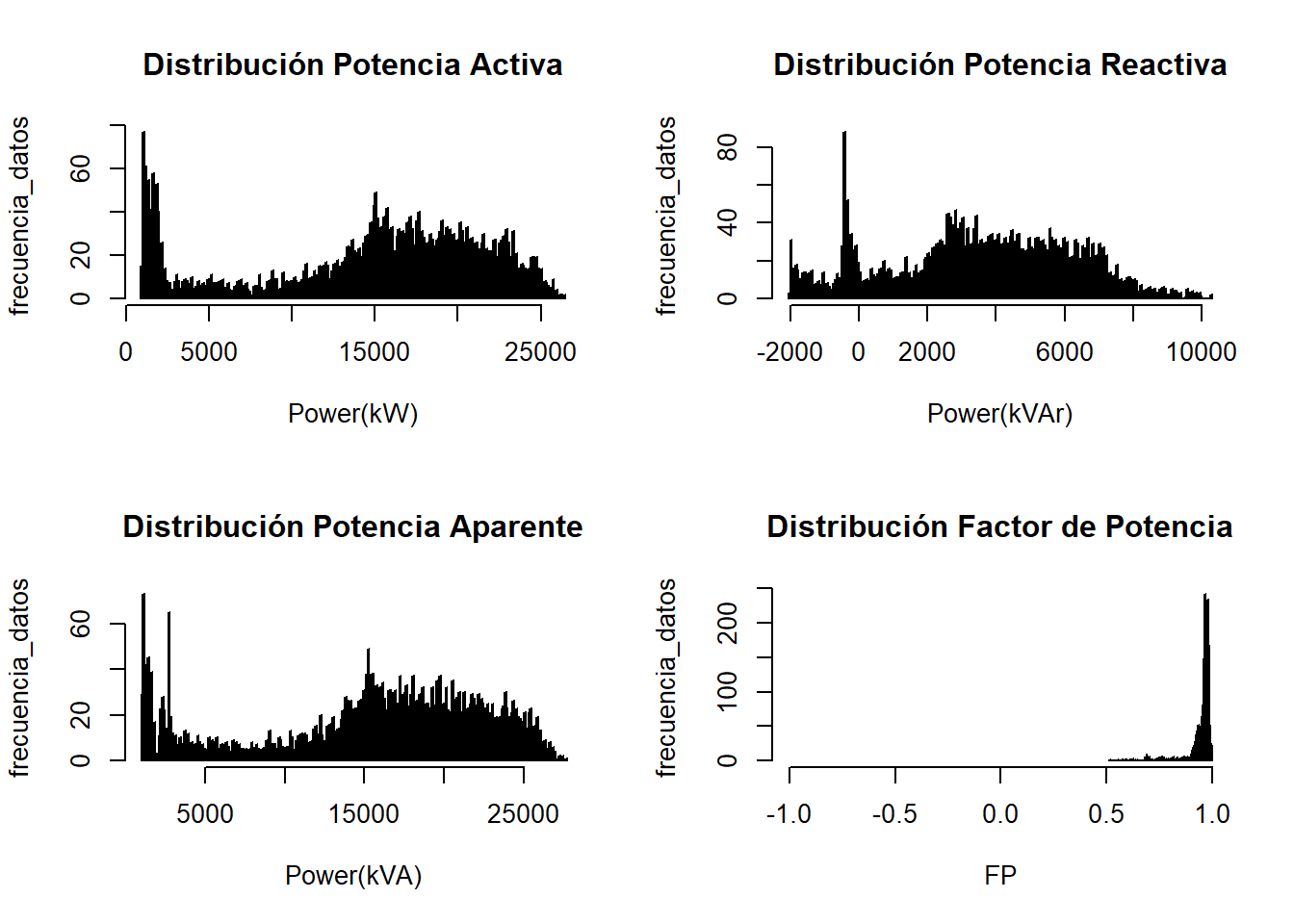

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. : 981 Min. :-2022 Min. : 1069
1st Qu.:11252 1st Qu.: 1749 1st Qu.:11574
Median :16164 Median : 3612 Median :16686
Mean :14812 Mean : 3511 Mean :15410
3rd Qu.:20110 3rd Qu.: 5581 3rd Qu.:20951
Max. :26479 Max. :10298 Max. :27605
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.51 0.83 0.97 0.95 0.99 1 1

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :113059 Min. :113130 Min. :112680
1st Qu.:114653 1st Qu.:114816 1st Qu.:114500
Median :115007 Median :115161 Median :114849
Mean :115007 Mean :115164 Mean :114855
3rd Qu.:115359 3rd Qu.:115511 3rd Qu.:115210
Max. :116429 Max. :116595 Max. :116300
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
112679.5 114140.1 115009.9 115008.6 115875.1 116150.7 116595.4

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes

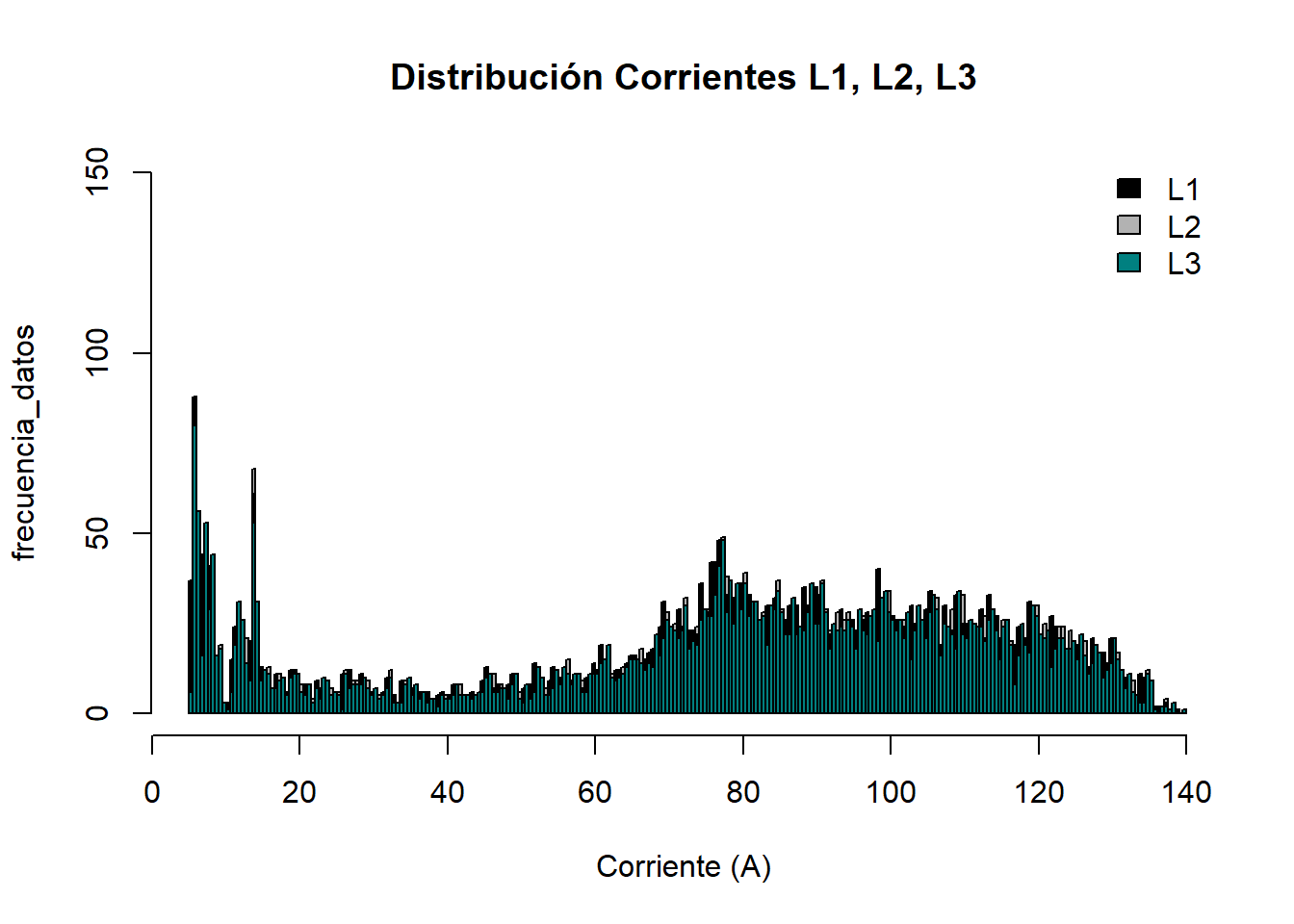

I1 I2 I3
Min. : 5.2 Min. : 5.4 Min. : 5.4
1st Qu.: 57.7 1st Qu.: 58.4 1st Qu.: 58.4
Median : 83.3 Median : 84.1 Median : 84.0
Mean : 77.0 Mean : 77.7 Mean : 77.7
3rd Qu.:104.8 3rd Qu.:105.7 3rd Qu.:105.6
Max. :138.6 Max. :139.7 Max. :139.5

Sección: Desbalances

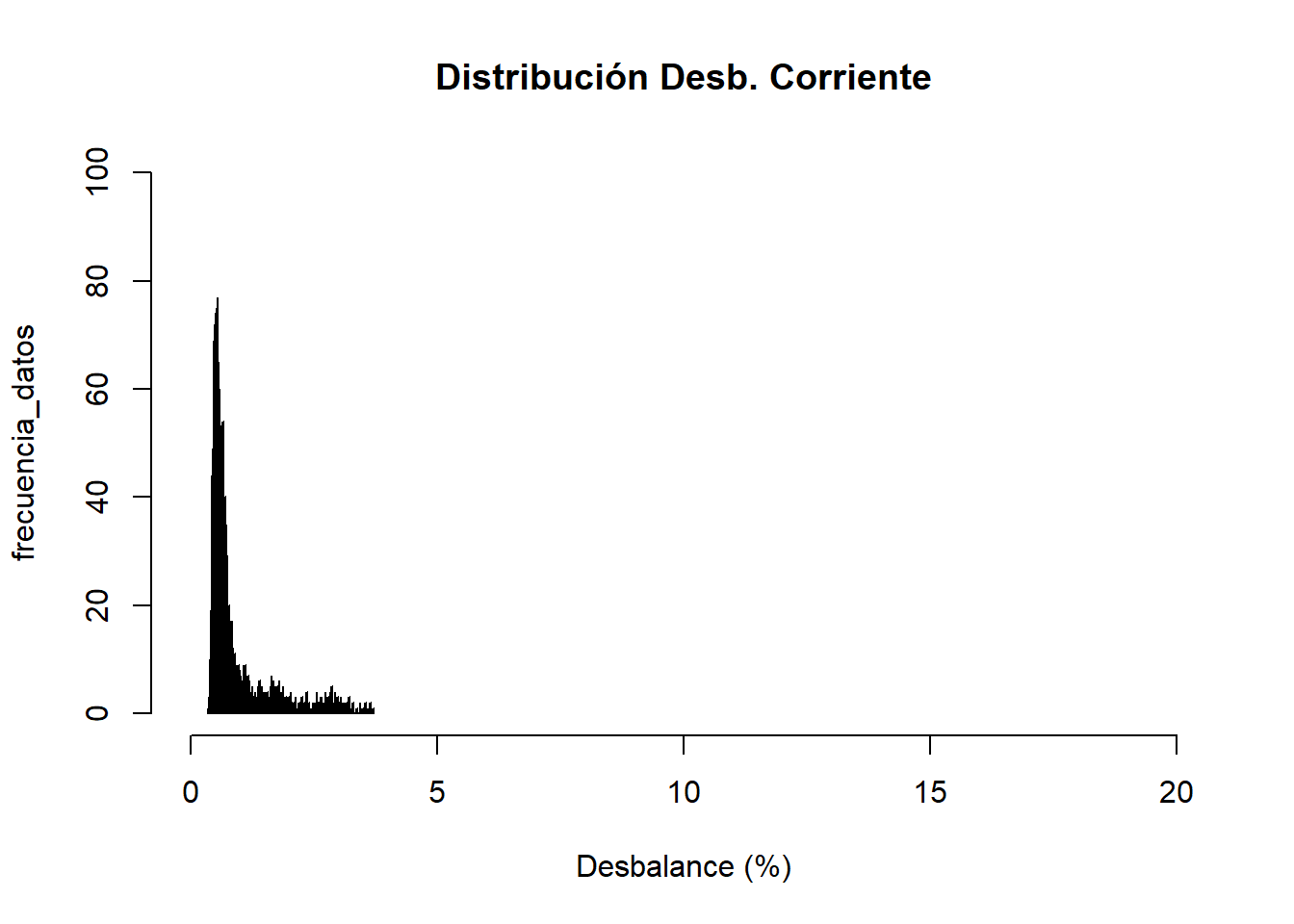

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
0.35 0.45 0.62 0.84 2.28 3.09 3.7

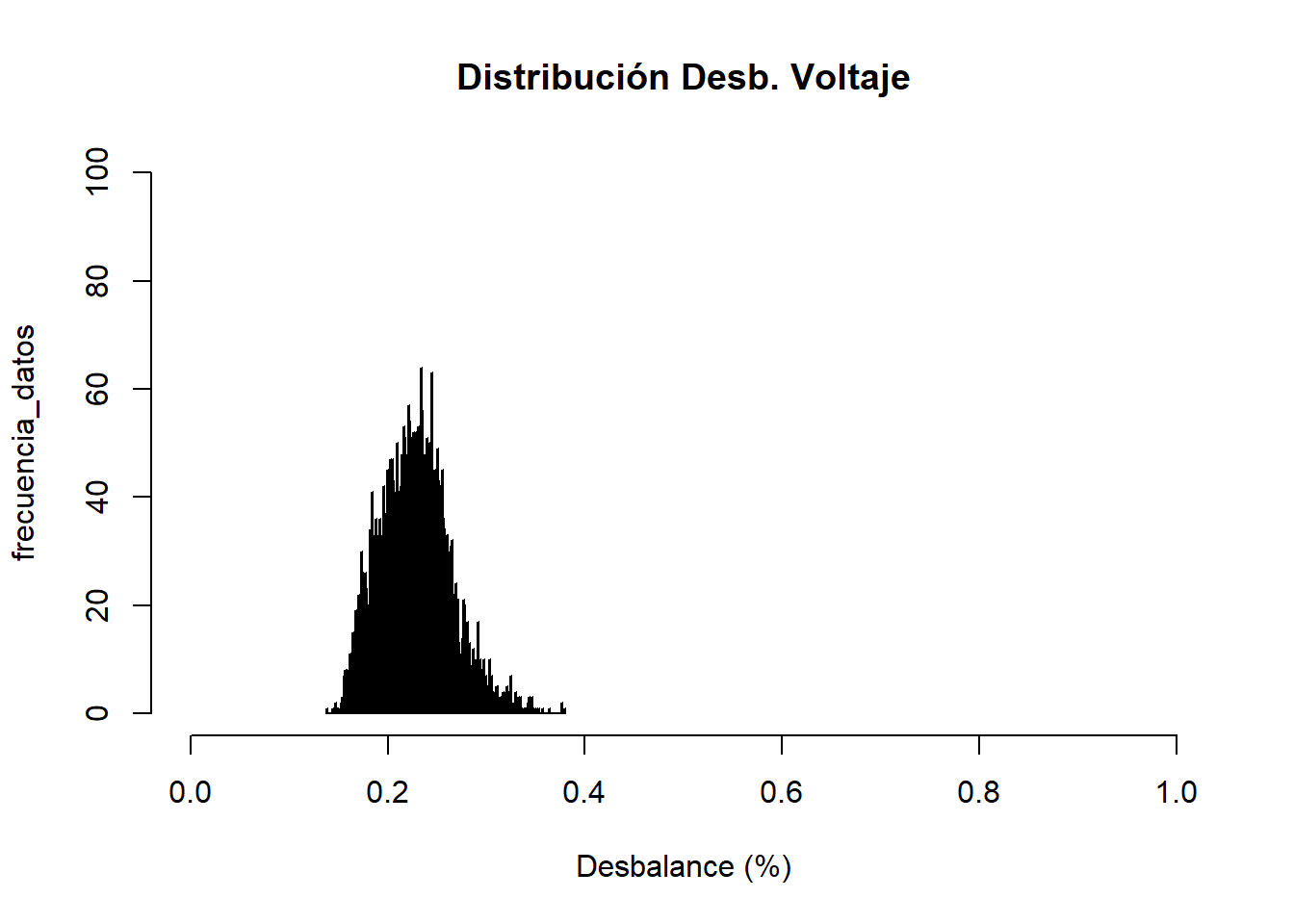

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.14 0.17 0.23 0.23 0.29 0.32 0.38

Sección: Frecuencia

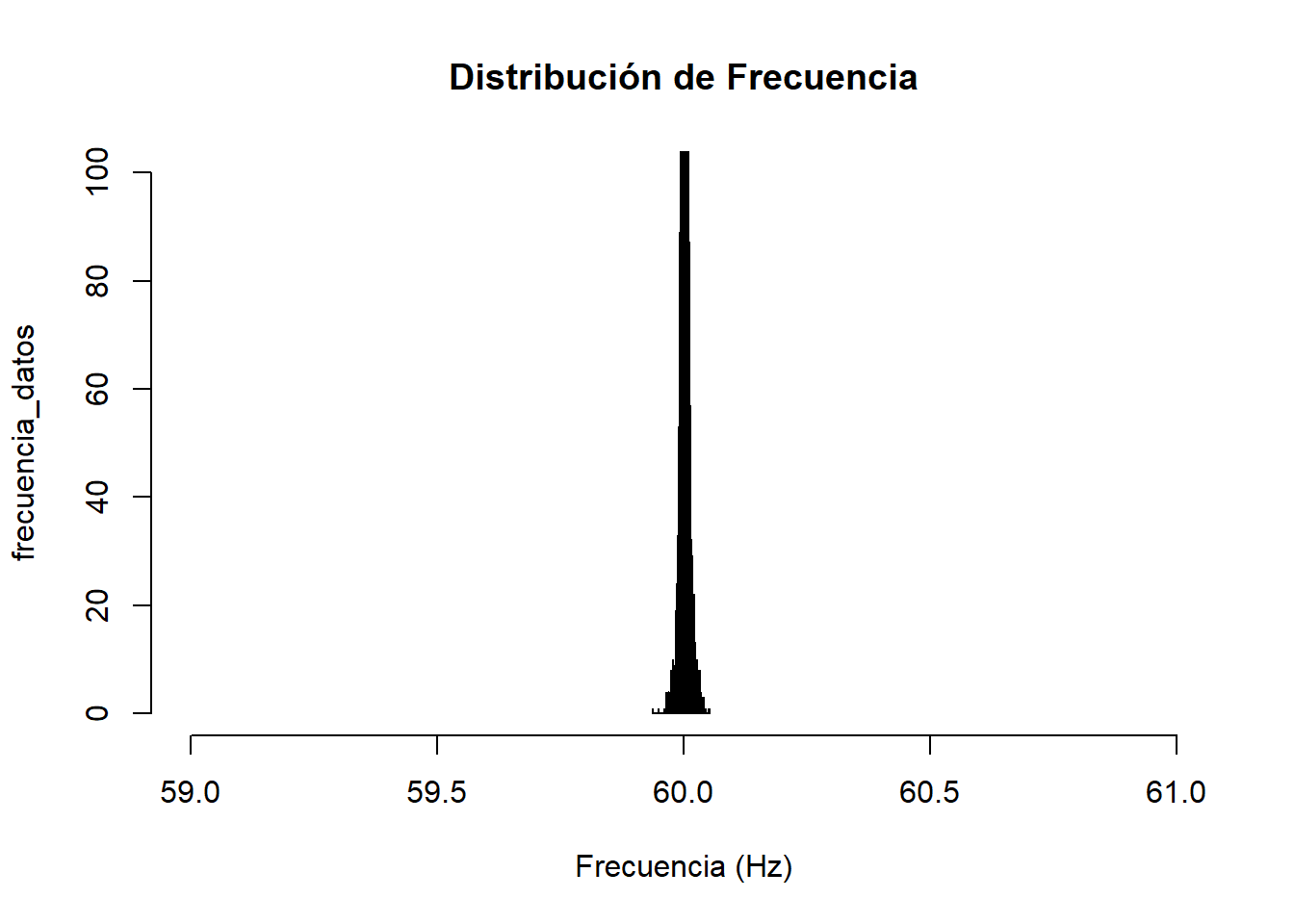

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60 60 60.02 60.03 60.05

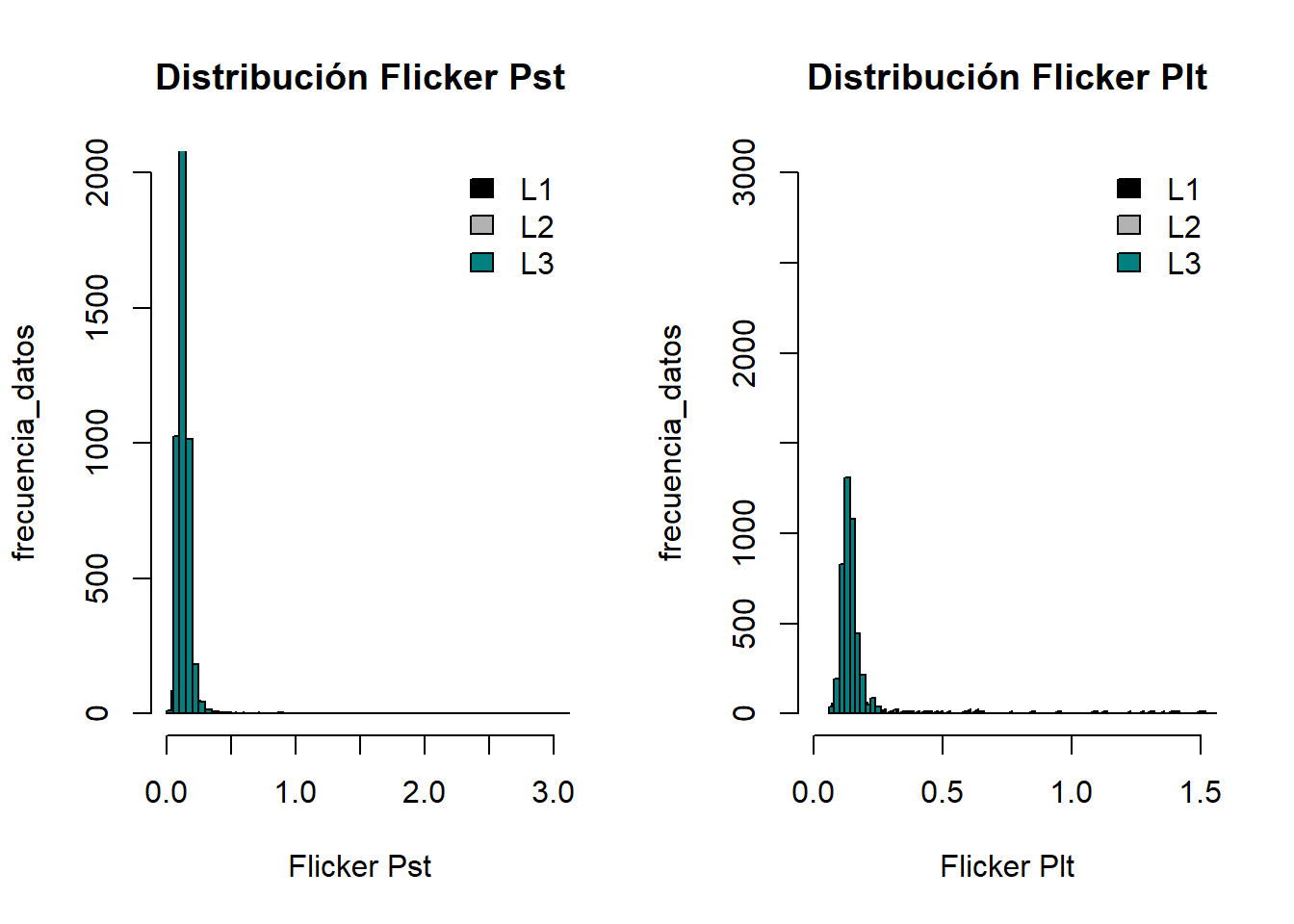

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.13 0.14 0.21 0.35 7.57
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.07 0.1 0.14 0.17 0.25 1.28 3.31

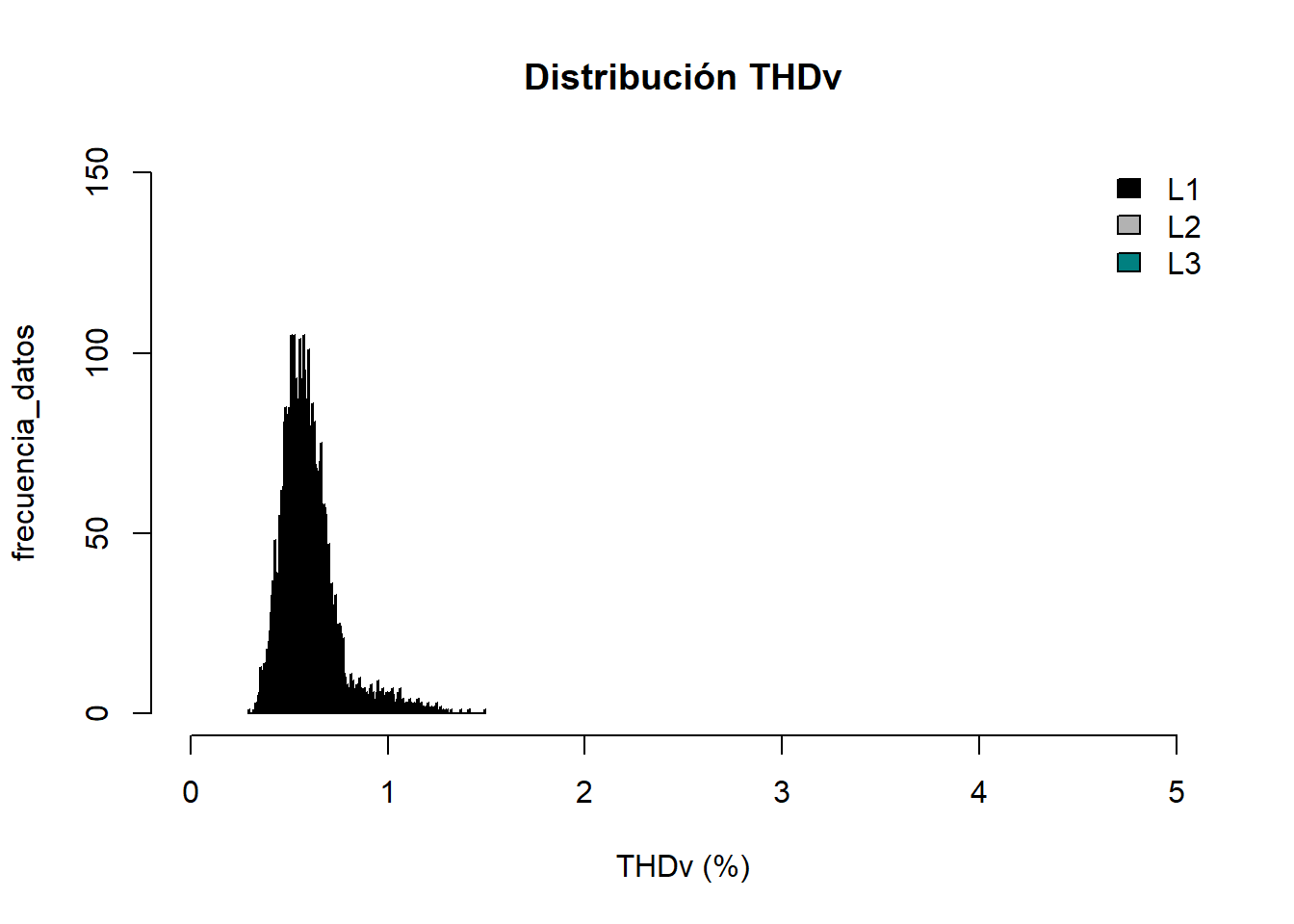

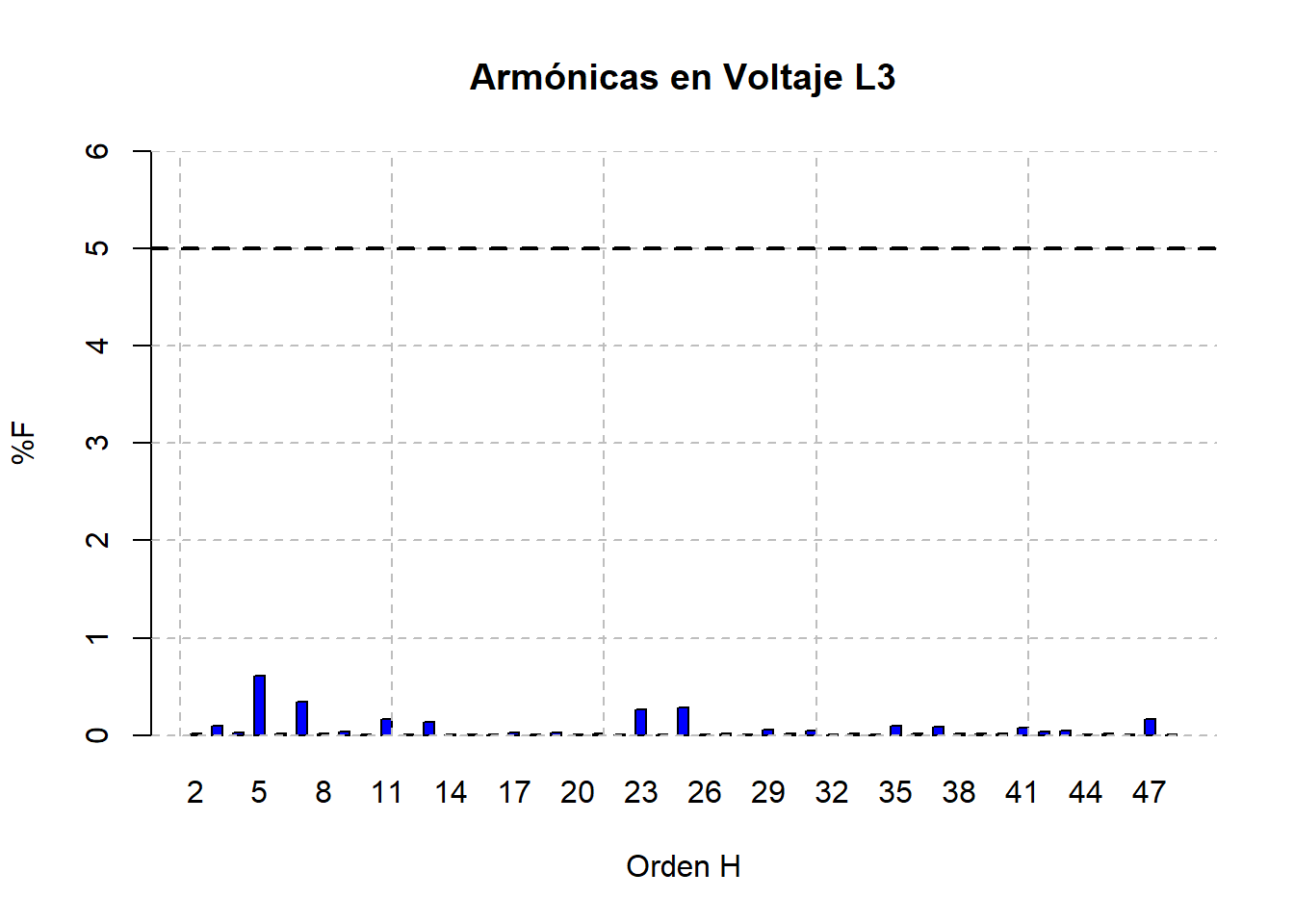

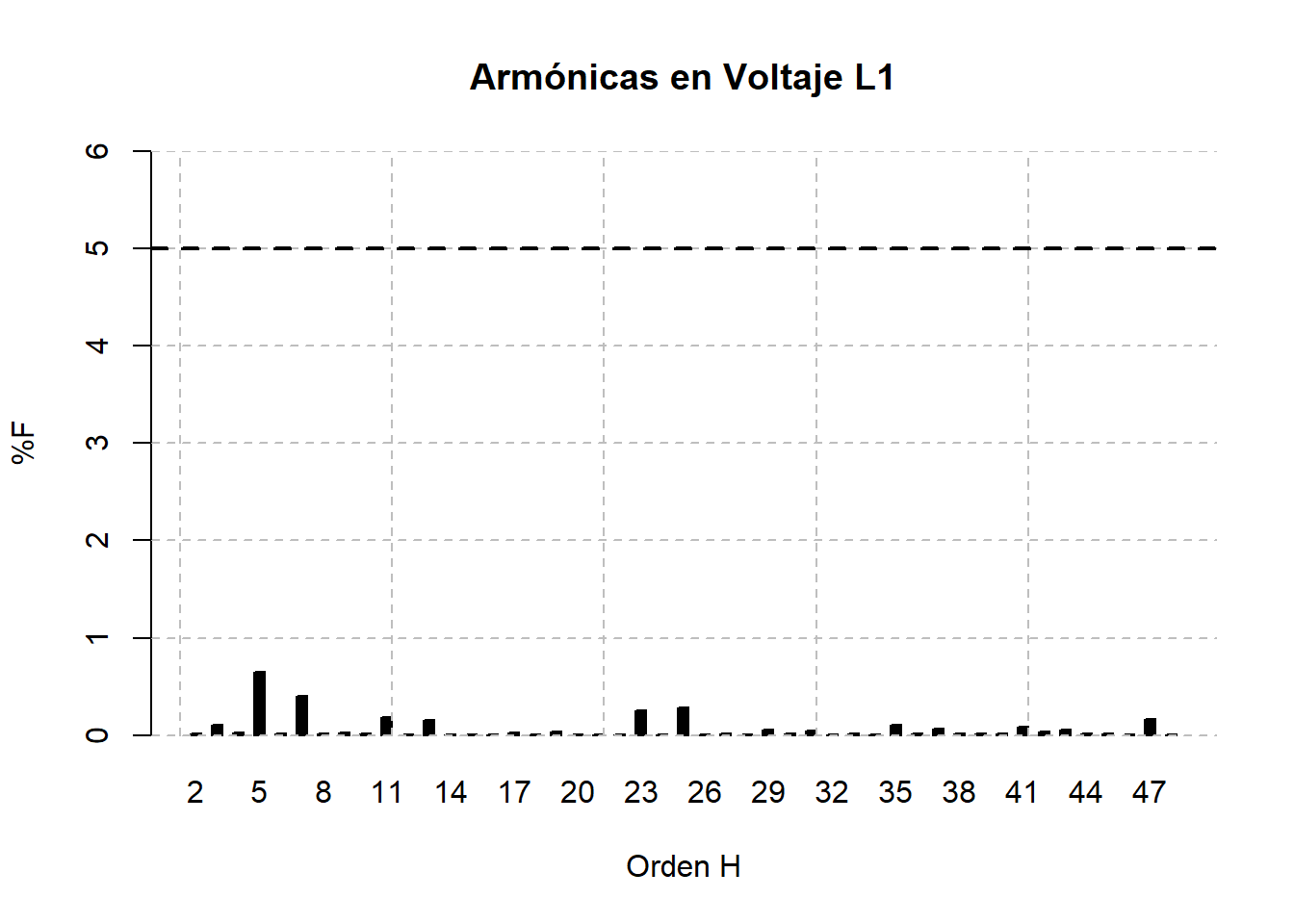

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.33 Min. :0.35 Min. :0.30
1st Qu.:0.51 1st Qu.:0.53 1st Qu.:0.49
Median :0.57 Median :0.59 Median :0.56
Mean :0.60 Mean :0.61 Mean :0.58
3rd Qu.:0.66 3rd Qu.:0.66 3rd Qu.:0.64
Max. :1.41 Max. :1.49 Max. :1.41
NA's :196 NA's :196 NA's :196

Sección: Armónicas en Corriente

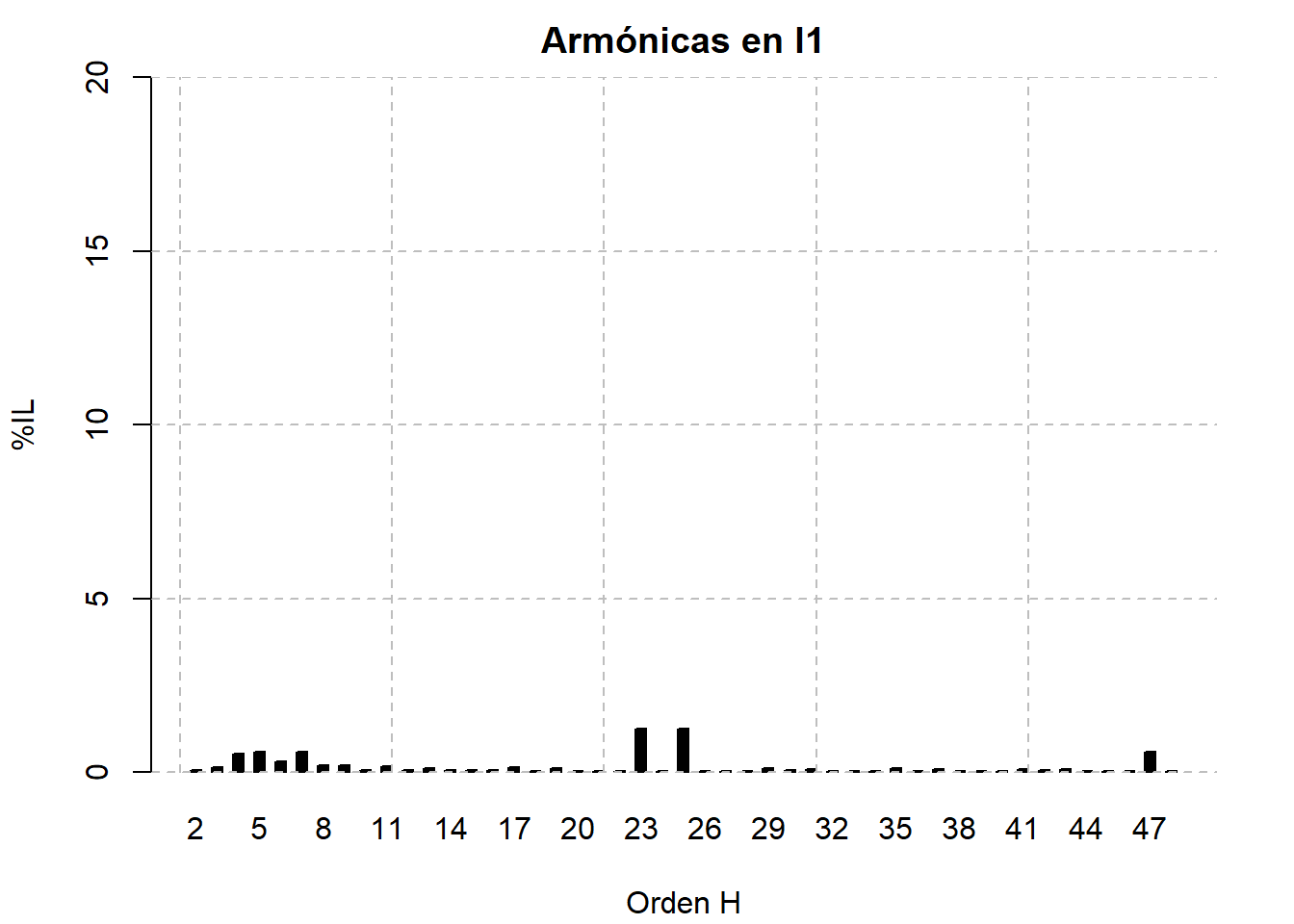

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.05
3 0.14
4 0.52
5 0.59
6 0.32
7 0.58
8 0.20
9 0.18
10 0.06
11 0.18
12 0.05
13 0.12
14 0.06
15 0.05
16 0.05
17 0.13
18 0.03
19 0.11
20 0.04
21 0.03
22 0.03
23 1.24
24 0.03
25 1.25
26 0.03
27 0.03
28 0.04
29 0.10
30 0.05
31 0.09
32 0.02
33 0.03
34 0.02
35 0.11
36 0.02
37 0.10
38 0.02
39 0.03
40 0.02
41 0.10
42 0.05
43 0.09
44 0.03
45 0.04
46 0.02
47 0.57
48 0.02
Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.05
3 0.13
4 0.56
5 0.69
6 0.32
7 0.63
8 0.21
9 0.20
10 0.06
11 0.17
12 0.05
13 0.12
14 0.05
15 0.04
16 0.05
17 0.12
18 0.03
19 0.10
20 0.03
21 0.03
22 0.03
23 1.28
24 0.04
25 1.20
26 0.03
27 0.02
28 0.04
29 0.12
30 0.05
31 0.09
32 0.02
33 0.02
34 0.02
35 0.10
36 0.02
37 0.10
38 0.02
39 0.02
40 0.03
41 0.09
42 0.05
43 0.10
44 0.04
45 0.04
46 0.02
47 0.52
48 0.02

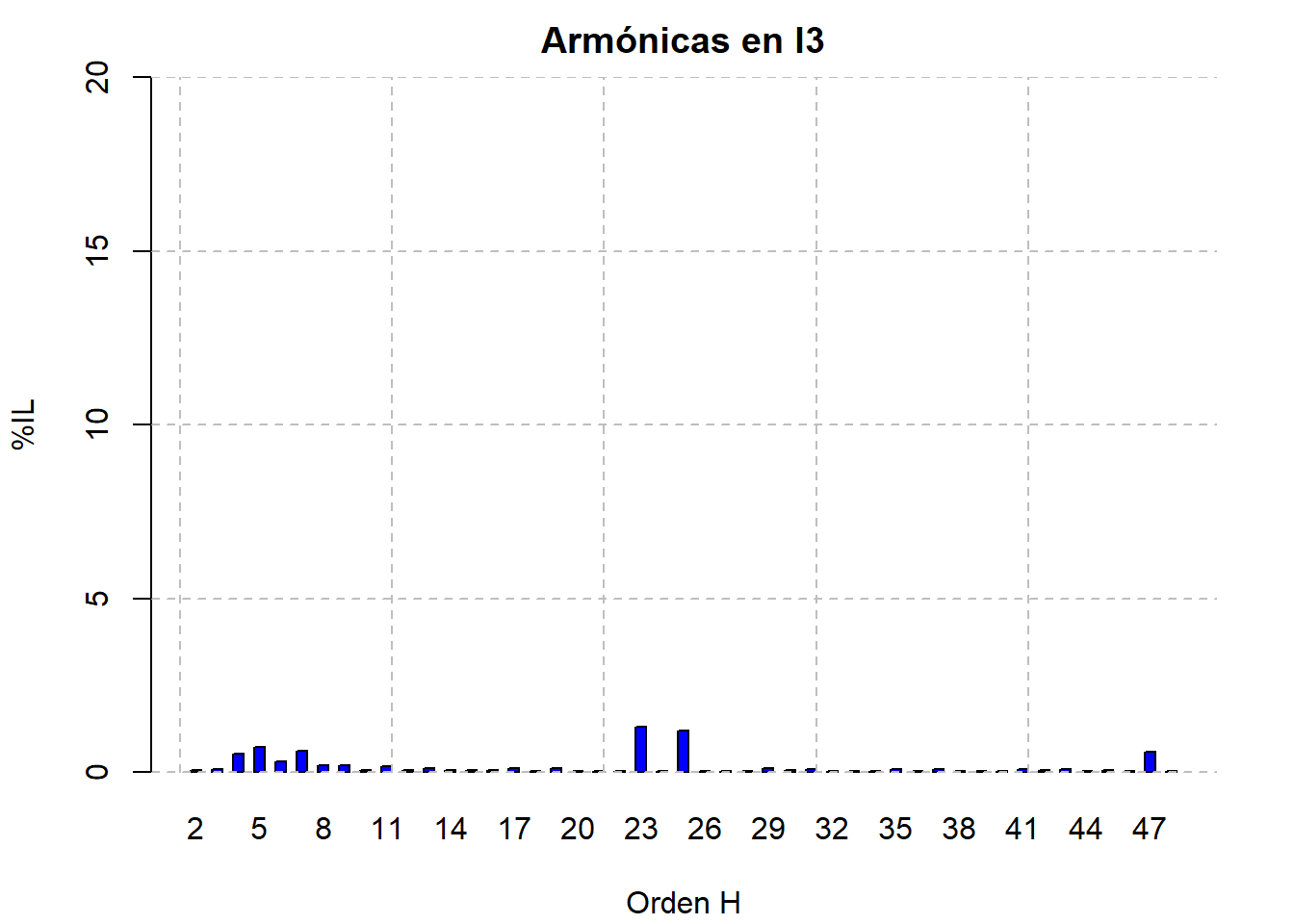

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.05
3 0.09
4 0.53
5 0.72
6 0.31
7 0.61
8 0.20
9 0.19
10 0.05
11 0.16
12 0.05
13 0.12
14 0.06
15 0.05
16 0.05
17 0.12
18 0.04
19 0.11
20 0.04
21 0.03
22 0.03
23 1.30
24 0.04
25 1.20
26 0.03
27 0.03
28 0.04
29 0.11
30 0.04
31 0.08
32 0.02
33 0.02
34 0.02
35 0.10
36 0.02
37 0.09
38 0.02
39 0.03
40 0.02
41 0.09
42 0.05
43 0.09
44 0.03
45 0.05
46 0.02
47 0.58
48 0.02

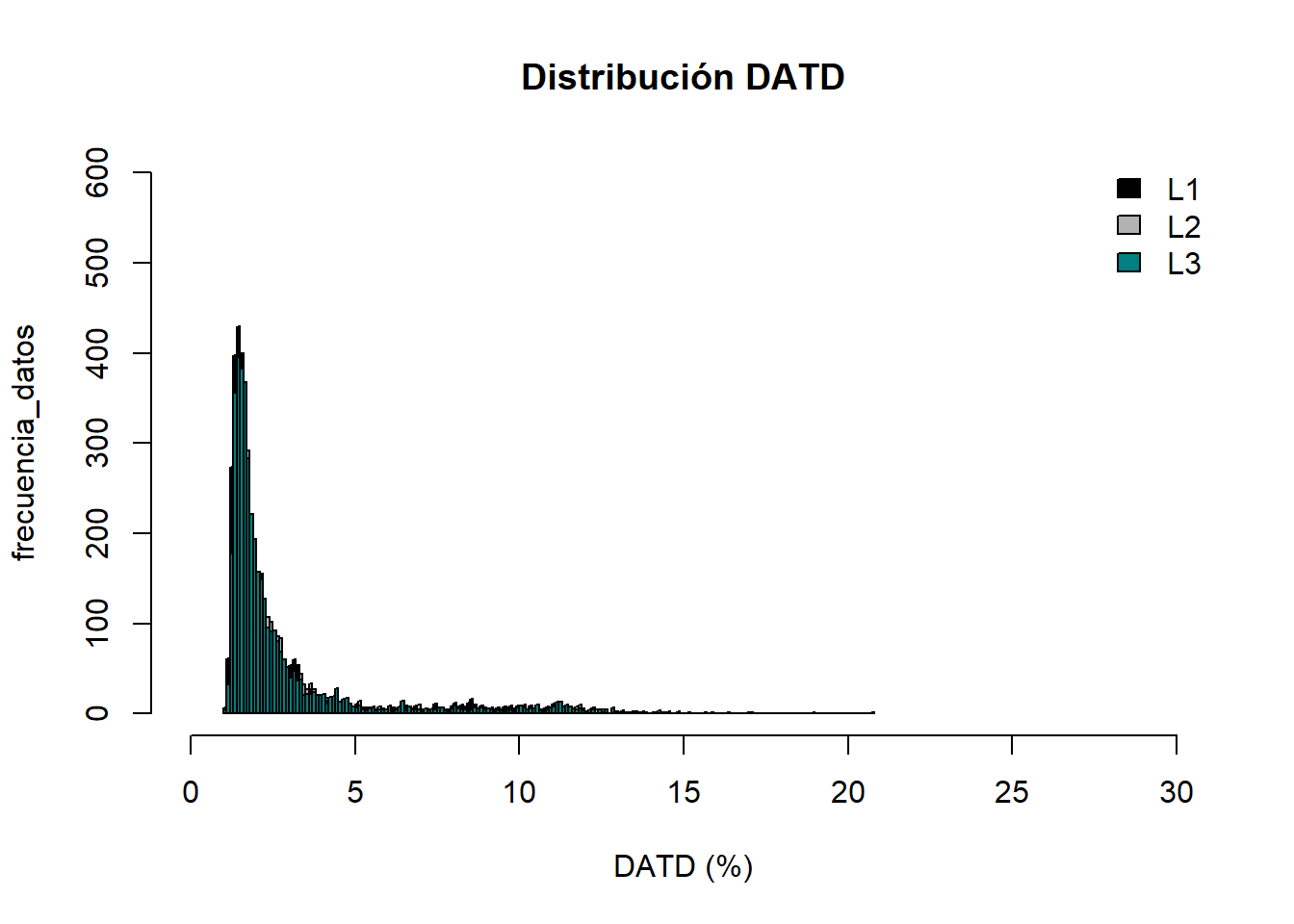

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
0.14 0.42 1.25 1.27 2.11 2.36 2.84
